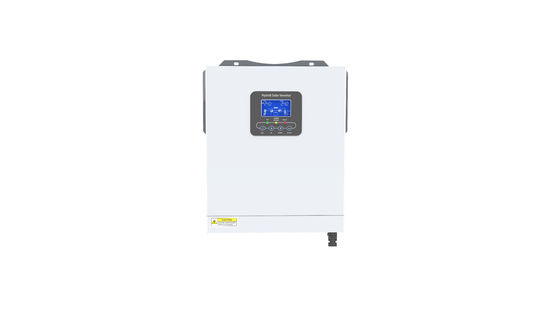

Invertitore solare ibrido con ingresso fotovoltaico da 100V a 500V e fase singola da 120Vac/240Vac di fase divisa
| Modello | iXCEED 3.5K48-D120V | iXCEED 5.5K48-D120V |
| Array PV | ||
| Potenza massima della matrice PV | 4200W | 6600W |
| Tensione di circuito aperto di massa di PV massima | 500VDC | |
| Voltaggio di avvio | 100VDC | |
| Intervallo di tensione di funzionamento MPPT | 120-450VDC | |
| Tensione nominale di ingresso | 360VDC | |
| Max. MPPT di corrente di ingresso | 18A | 30A |
| MPPT di corrente di cortocircuito | 20A | 33A |
| Batteria | ||
| Tipo di batteria | Li-ion / piombo-acido | |
| Tensione nominale della batteria | 48 V | |
| Intervallo di tensione della batteria | 42-58V | |
| Max. Corrente di carica CA | 30A | 50A |
| Corrente di carica fotovoltaica massima | 60A | 100A |
| Corrente di scarica continua massima | 80A | 120A |
| Input AC | ||
| Voltaggio nominale | 120Vac (singola fase)/240Vac (fase divisa) | |
| Intervallo di tensione | 90-140Vac/180-280Vac | |
| Frequenza | 50/60 Hz (seguimento automatico) | |
| Corrente di ingresso massima | 22A | 36A |
| Uscita AC | ||
| Voltaggio nominale | 120Vac±5%/240Vac±5% | |
| Voltaggio di uscita Forma d'onda | Onda senoide pura | |
| Potenza di uscita nominale | 3500VA/3500W | 5500VA/5500W |
| Potenza di uscita massima | 5100VA | 8000VA |
| Frequenza nominale di uscita | 50/60 Hz | |
| Tempo di trasferimento | < 10 ms | |
| Mass. efficienza PV/AC | 960,5% | 960,5% |
| Mass. Batteria a efficienza AC | 930,0% | 930,0% |
| Protezione | ||
| Determinazione della resistenza dell'isolamento fotovoltaico | - Sì, sì. | |
| Protezione da sovraccarico | - Sì, sì. | |
| Dati generali | ||
| Intervallo di temperatura di funzionamento | -10 -- +50°C | |
| Umidità relativa | 0·95% | |
| Altitudine operativa massima | < 4000 m | |
| Metodo di raffreddamento | Riscaldamento intelligente del ventilatore | |
| Visualizzazione | LED+LCD | |
| Comunicazione con il BMS | RS485 | |
| Comunicazione con il cloud | Wifi/4G | |
| Grado di protezione | IP20 | |
| Peso ((kg) | 9 | 10.5 |
| Dimensione ((W*H*Dmm) | 373*300*105 | |
| Metodo di montaggio | Montaggio a parete | |
