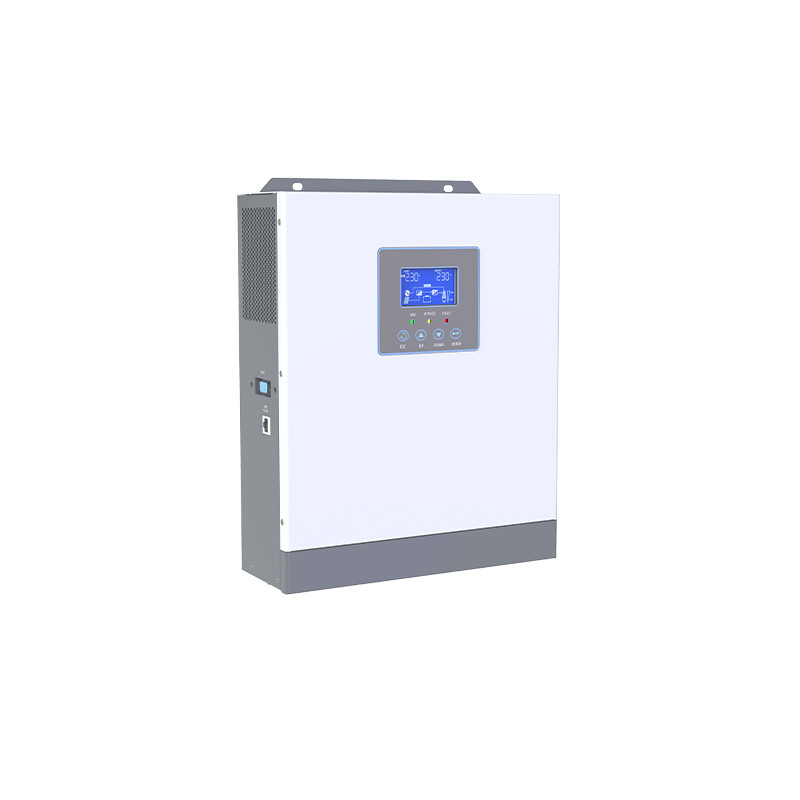

Invertitore solare ibrido con ingresso fotovoltaico da 100V a 320V e uscita fotovoltaica da 5KW a 120Vac
Modello | iXCEED 3K48-120V | iXCEED 5K48-120V |
Array PV | ||
Potenza massima della matrice PV | 3600W | 6000W |
Tensione di circuito aperto di massa di PV massima | 320VDC | |
Voltaggio di avvio | 100VDC | |
Intervallo di tensione di funzionamento MPPT | 120-300VDC | |
Tensione nominale di ingresso | 250VDC | |
Max. MPPT di corrente di ingresso | 20A | 30A |
MPPT di corrente di cortocircuito | 22A | 33A |
Batteria | ||
Tipo di batteria | Acido di piombo / Li-ion | |
Tensione nominale della batteria | 48 V | |
Intervallo di tensione della batteria | 41-58V | |
Max. Corrente di carica CA | 30A | 50A |
Corrente di carica fotovoltaica massima | 60A | 100A |
Corrente di scarica PV massima | 60A | 100A |
Input AC | ||
Voltaggio nominale | 120VAC | |
Intervallo di tensione | 90-150VAC | |
Frequenza | 50/60 Hz ((Autodetezione) | |
Corrente di ingresso massima | 25A | 42A |
Uscita AC | ||
Voltaggio nominale | 110/120VAC ± 5% | |
Voltaggio di uscita Forma d'onda | Onda senoide pura | |
Potenza di uscita nominale | 3000VA/3000W | 5000VA/5000W |
Potenza di uscita massima | 3900VA | 6500VA |
Frequenza nominale di uscita | 50/60 Hz | |
Tempo di trasferimento | < 10 ms | |
Max. PV a ACEefficienza | 960,5% | 960,5% |
Mass. Batteria a efficienza AC | 930,0% | 930,0% |
Protezione | ||
Determinazione della resistenza dell'isolamento fotovoltaico | - Sì, sì. | |
Monitoraggio della corrente residua | - Sì, sì. | |
Dati generali | ||
Intervallo di temperatura di funzionamento | -10 -- +50°C | |
Umidità relativa | 0·95% | |
Altitudine operativa massima | < 4000 m | |
Metodo di raffreddamento | Riscaldamento intelligente del ventilatore | |
Visualizzazione | LED+LCD | |
Comunicazione con il BMS | RS485 | |
Comunicazione con il cloud | Wifi/4G | |
Grado di protezione | IP20 | |
Peso ((kg) | 9 | 10 |
Dimensione ((W*H*Dmm) | 373*300*105 | |
Metodo di montaggio | Montaggio a parete |
